태양광 발전 설비를 알아볼 때 “왜 인버터에 MPPT 기능이 이렇게 중요하지?” 하고 궁금해질 수 있어요. MPPT가 무엇이고, 인버터에 여러 개의 MPPT가 달린 이유, 그리고 스트링 인버터라고 있는데 이게 뭔지, 스트링(String)과 MPPT 연결 등 인버터 내부의 핵심 기술인 MPPT를 쉽게 풀어 설명해드립니다.
MPPT란 무엇인가?
MPPT (Maximum Power Point Tracking, 최대 전력점 추적)를 살펴보겠습니다. 태양광 발전 설비 인버터 내부에는 태양광 패널에서 나오는 전압과 전류가 환경에 따라 달라질 때 가장 많은 전력(즉 kW) 조합을 뽑아낼 수 있는 지점을 실시간으로 찾아내는 MPPT라는 장치(또는 회로)라는게 있습니다.
태양광 패널은 햇빛 양, 온도, 좌표(방향) 등이 바뀔 때마다 전압이나 전류가 변해요. 그런데 이럴 때마다 ‘이 조합으로 이만큼 힘을 낼 수 있다’는 지점이 있고, MPPT는 그 지점을 끊임없이 찾는 장치입니다. 즉, 태양광 시스템에서 “이 패널에서 지금 이게 가장 효율 좋아!”라고 판단하고 전압·전류를 조정해주는 역할을 하는 것이죠.
사실 옛날에는 태양광 패널이 같은 조건에서 설치되는 경우가 많았고, 인버터도 단일 MPPT 구조인 경우가 많았어요. 하지만 그림자, 설치 방향, 온도 변화 등이 다양한 현실에서는 각 패널 그룹마다 상황이 다른데 하나의 MPPT로 전체를 제어하면 효율이 떨어진다는 인식이 퍼지고 있습니다.
재밌는 비유로 MPPT 이해해보기
비유를 하나 들어볼게요. 자동차의 기어 변속으로 생각하면 이해가 쉬워요.
- 태양광 패널 = 엔진 : 햇빛이 강하면 힘이 세고, 약하면 힘이 약해져요.
- 인버터 = 운전자: 엔진이 내는 힘을 받아서 바퀴(전력 계통)를 돌리죠.
- MPPT = 자동 변속기: 평지에서는 고기어(높은 전압)를 선택하고, 오르막이나 햇빛이 약해지면 저기어(낮은 전압, 더 많은 전류)로 변속해서 효율을 유지하는 장치입니다.
즉 MPPT는 외부 환경이 바뀔 때마다 “지금 이게 최선이야!”라고 판단해서 인버터가 가장 효율적으로 작동하도록 도와줍니다.
왜 MPPT가 여러 개일까? (다중 MPPT의 장점)
최근 상업용 및 대형 태양광 발전 설비에서는 하나의 인버터에 MPPT 채널(+, - 포트)이 여러 개 있는 경우가 많습니다. 그 이유와 장점을 알아보죠.
① 그림자 및 환경 요인 극복
만약 인버터에 MPPT가 하나 뿐이라면, 하나의 스트링(태양광 패널 직렬 연결 그룹)에 그림자가 드리워지면 해당 스트링 전체가 약해지고, 그 영향이 전체 시스템으로 퍼질 수 있어요.
반면 MPPT를 여러 개 채널로 나누어 독립적으로 운용하면, 하나의 스트링이 영향을 받아도 다른 MPPT 채널은 정상적으로 작동해 전체 발전량이 크게 떨어지지 않습니다. 이런 원리 역시 일반적으로 인정된 내용입니다.
② 설치 방향이나 환경이 다른 경우 유연성 확보
예를 들어, 건물 옥상에 설치한 태양광 패널 중 옥상 A구역은 남향, 옥상 B구역은 서향이고 그림자 조건도 다르다면, 하나 MPPT만 있는 인버터에 모두 묶으면 효율적으로 관리하기 어렵겠죠.
하지만 MPPT가 여러 개면 A구역 스트링은 MPPT 1, B구역 스트링은 MPPT 2에 연결해서 각각 최적화할 수 있습니다. 이 역시 최신 기술 문서에서 확인할 수 있는 장점이에요.
정리하자면, 다중 MPPT는 발전소 설계 시 부분적으로 발생할 수 있는 운영 환경 문제(그림자, 오염 등)가 전체에 영향을 미치지 않게 하고, 복잡한 설치 조건에서도 각 스트링이 독립적으로 최적점에 도달하도록 도와주는 핵심 기능입니다.
스트링(String)과 MPPT당 스트링 수는 무엇인가?
먼저 ‘스트링(String)’이란 여러 태양광 패널을 직렬로 연결한 하나의 그룹을 말합니다. 예컨대 동일한 방향·기울기의 패널 여러 장을 직렬로 잇는 것이죠.
스트링을 직렬로 연결하면 전압이 올라가고, 이것이 인버터가 효율적으로 작동하기 위한 적정 전압 범위(예: 200 ~ 950 V)로 맞춰질 수 있습니다. 주로 이런 구조입니다.
그렇다면 ‘MPPT당 스트링 수’라는 말은 뭐냐? 하나의 MPPT 회로(트랙커)에 '몇 개의 스트링을 연결할 수 있는지'를 의미해요. 예컨대 “MPPT당 스트링 2개”라면, 한 MPPT 회로에 두 개의 직렬 연결 스트링을 병렬로 연결할 수 있다는 뜻입니다.
다만, 여기서 유의사항이 있어요. 같은 MPPT에 연결되는 스트링은 전압 특성, 방향, 설치 조건이 서로 비슷해야 한다는 것입니다. 만약 서로 다른 조건의 스트링을 하나의 MPPT에 묶으면 오히려 효율이 떨어질 수 있고 내부적으로 문제가 발생할 수도 있어요.
✦ 태양광 관련 유용한 정보
목록 클릭 시 내용 확인 가능합니다.
DC-DC 컨버터와 MPPT의 관계
이제 조금 더 기술적인 부분을 살짝 살펴볼게요.
MPPT는 전압과 전류의 최적 조합을 찾는 ‘두뇌’ 역할이라면, 실제로 그 전압·전류를 조정하는 것은 인버터 내부의 DC-DC 컨버터라는 장치입니다.
보통 이 컨버터는 ‘벅(Buck) 컨버터’ 방식이 사용돼요. 영어 ‘buck’이 ‘줄이다’라는 뜻이 있듯이, 태양광 발전 패널(스트링)에서 입력된 직류(DC) 전압을 출력보다 낮게 조정하는 역할을 합니다.
MPPT 알고리즘이 “지금은 전압 800V가 최적이야!”라고 판단하면, DC-DC 컨버터는 스위칭(켜고 끄고)을 고속으로 반복해서(수백 kHz) 전압을 맞춥니다.
간단히 비유하자면, 저수지에서 물이 흐르는 배관을 제어한다고 가정:
- 태양광 패널 = 저수지에서 물이 흐르는 것
- MPPT 알고리즘 = “밸브를 이 정도로 열어야 최대 유량이야”라고 지시하는 장치
- DC-DC 컨버터 = 실제 밸브를 빠르게 여닫아 물(전류·전압)이 원하는 상태로 흐르도록 만드는 장치
다중 MPPT 인버터의 실제 설계 적용
최근 고성능 인버터에서는 MPPT 채널이 여러 개 있고, 각 MPPT마다 독립된 DC-DC 컨버터 회로를 갖추는 경우도 많습니다. 즉, MPPT 하나당 하나의 하드웨어 회로가 있다고 보면 돼요.

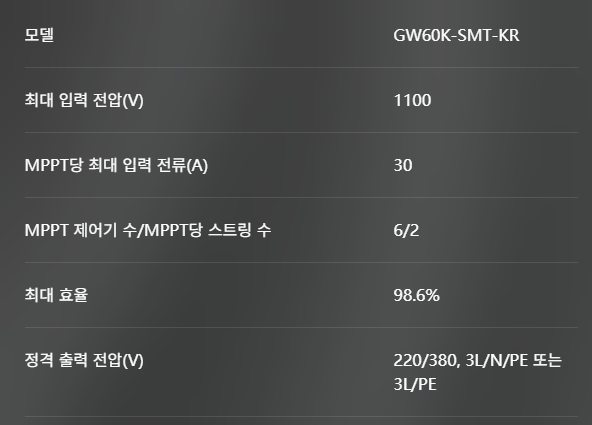

예컨대, 인버터에 MPPT가 6개 있고 각 MPPT당 스트링 2개를 연결할 수 있다면 전체 스트링 수는 ‘6 × 2 = 12개’가 됩니다. 하나의 설비에서 지붕 방위가 동, 서, 남 다양하거나 그림자가 진 구역이 여러 개라면 이런 구조가 설계 유연성을 크게 높여줍니다.
다만 주의할 점도 있어요. “한 MPPT에 여러 스트링을 연결한다면 한 스트링에 문제가 생기면 나머지에도 영향이 없을까?”라는 질문이죠.
실제로 최신 인버터 설계에서는 각 스트링에 역류차단용 다이오드가 마련되거나 기타 보호회로가 들어가 있어서, 한 스트링이 그늘지거나 고장 나더라도 다른 스트링의 발전에는 영향이 적게 설계되어 있는 경우가 많습니다.
설계 시 체크포인트 & 요약
태양광 발전 설비 설치나 설계 단계에서 MPPT 기능을 고려할 때, 다음 사항을 기억하세요.
- 각 MPPT에 연결되는 스트링들은 비슷한 방향·기울기·길이(직렬 개수)를 갖는 것이 효율적입니다. 만약 서로 다른 조건이라면 별도의 MPPT 채널로 나누는 것이 좋습니다.
- 그림자, 패널 오염, 온도 차이 등이 있는 구역은 단일 MPPT에 묶으면 전체 성능 저하로 이어질 수 있으니 설계 전 환경을 잘 살펴야 합니다.
- 인버터 스펙에 나와 있는 “MPPT당 스트링 수”, “최대 입력 전압/전류” 등을 반드시 확인하고, 실제 패널 구성(직렬 수, 병렬 수)이 그 범위 내에 맞는지 검토해야 합니다.
- 설치 후에도 모니터링이 가능한 인버터라면 각 MPPT 채널별 발전량이나 상태를 확보할 수 있으니, 문제가 생겼을 때 빠른 대응이 가능합니다.
요약하자면.
MPPT는 태양광 패널과 인버터 사이에서 최적의 전압과 전류 조합을 찾아 발전 효율을 극대화하는 핵심 기술입니다. 특히 지붕 방향이 다양하거나 환경 조건이 복잡한 발전소에서는 다중 MPPT 채널이 큰 힘을 발휘합니다.
이 글이 ‘인버터 내 MPPT 기능이 왜 중요한가?’에 대한 이해를 높여드렸기를 바랍니다.
설치를 고민하신다면, 인버터 선택 시 MPPT 구조와 스트링 구성 옵션까지 체크해보시는 걸 추천해요!
