태양광 인버터 기능 및 스펙 용어



발전소의 효율과 안전을 결정하는 인버터 핵심 용어와 기술 사양을 한눈에 정리하여 태양광 발전 사업 이해도를 높여드립니다.

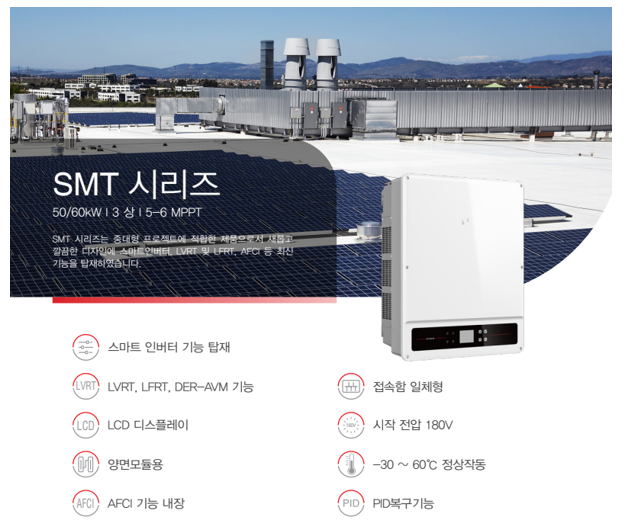

• 스마트 인버터란?
  계통 전압과 주파수를 실시간 감시하고 무효전력을 자동 조절해 전력망 안정화에 참여하는 지능형 인버터입니다.
• LVRT (Low Voltage Ride Through)
  계통 전압이 일시적으로 낮아져도 인버터가 정지하지 않고 연결을 유지하며 대규모 정전을 예방하는 기능입니다.
• LFRT (Low Frequency Ride Through)
  계통 주파수가 일시적으로 낮아져도 인버터가 작동을 계속하여 주파수 회복 시까지 계통 안정화에 기여합니다.
• DER-AVM (Distributed Energy Resource – Adaptive Volt/VAR Management)
  계통 전압 변동에 맞춰 무효전력을 자동 조절해 전압을 안정화하고 전력 품질을 최적화하는 지능형 기능입니다.
• LCD 디스플레이(인버터 전면에 장착된 작은 화면)
  인버터 작동 상태, 실시간 발전량, 오류 메시지 등을 현장에서 바로 확인할 수 있는 액정 화면입니다.
• 양면모듈용 (Bifacial Module)
  앞뒤 양면에서 태양광을 받아 최대 30% 이상 높은 발전량을 내는 고효율 패널에 최적화된 인버터입니다.
• AFCI (아크 고장 회로 차단, Arc Fault Circuit Interrupter)기능 내장
  배선 손상으로 발생하는 아크(불꽃)를 0.5초 이내 감지해 자동 차단하여 화재를 예방하는 안전장치입니다.





• 접속함 일체형 (Integrated DC Combiner Box)
  여러 패널 스트링을 하나로 모으는 접속함이 인버터 내부에 통합되어 설치가 간편하고 비용이 절감됩니다.
• 시작 전압 180V (인버터 작동 시작과 전기 생산을 위해 필요한 최소한의 전압)
  태양광 패널의 DC 전압이 최소 180V 도달해야 인버터가 작동을 시작하여 발전을 개시합니다.
• -30 ~ 60°C 정상작동
  영하 30도 혹한부터 60도 폭염까지 극한 기후 조건에서도 안정적으로 작동하는 내구성을 보유합니다.
• PID(잠재적 유도 전압, Potential Induced Degradation) 복구 기능
  장기 사용으로 성능이 저하된 패널을 밤 시간에 역전압을 인가해 성능을 회복시키는 자가 치유 기능입니다.

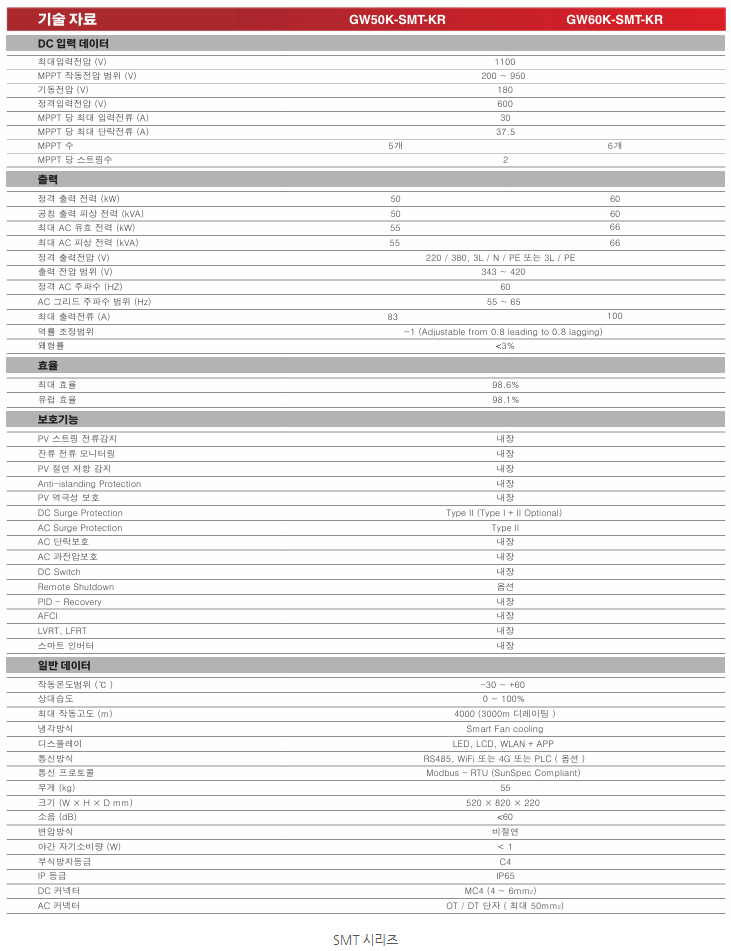

• 최대 입력전압 (V): 1100
  인버터가 안전하게 받을 수 있는 DC 전압의 최댓값으로, 설계 시 이 전압을 초과하지 않도록 패널 수를 결정합니다.
• MPPT 작동전압 범위 (V): 200 ~ 950
  인버터가 최대 효율로 발전량을 뽑아내는 최적 전압 범위로, 이 범위 내에서 손실을 최소화합니다.





• 기동전압 (V): 180
  아침 해가 뜰 때 인버터가 작동을 시작하기 위한 최소 DC 전압으로, 이하에서는 대기 상태를 유지합니다.
• 정격 입력전압 (V): 600
  인버터가 가장 효율적이고 안정적인 성능을 발휘하도록 설계된 이상적인 기준 DC 전압입니다.
• MPPT당 최대 입력전류 (A): 30
  하나의 MPPT 회로가 받을 수 있는 DC 전류의 최대 한계값으로, 초과 시 과부하나 효율 저하가 발생합니다.
• MPPT당 최대 단락전류 (A): 37.5
  MPPT 회로가 순간적으로 견딜 수 있는 단락 전류의 최댓값으로, 안전 설계의 여유 한계입니다.
• MPPT 수: 5개 / 6개
  독립적으로 최대 전력점을 추적하는 회로 개수로, 많을수록 다양한 환경 조건에서 효율을 최적화할 수 있습니다.
• MPPT당 스트링수: 2
  하나의 MPPT가 최대 2개의 독립적인 패널 스트링을 관리할 수 있어 배선이 효율적입니다.
• 정격 출력 전력 (kW): 50 / 60
  인버터가 정상 조건에서 안정적으로 생산하여 전력망으로 보낼 수 있는 유효 전력의 크기입니다.
• 공칭 출력 피상 전력 (kVA): 50 / 60
  유효전력과 무효전력을 합친 인버터의 전체 전력 용량으로, 전기 설비가 요구하는 총 전력입니다.
• 최대 AC 활성 전력 (kW): 55 / 66
  인버터가 발전 조건이 매우 좋을 때 순간적으로 출력할 수 있는 최대 유효 전력입니다.
• 최대 AC 피상 전력 (kVA): 55 / 66
  인버터가 출력할 수 있는 총 전력의 최대 한계로, 이를 초과하면 출력이 제한되거나 정지됩니다.
• 정격 출력 전압 (V): 220 / 380, 3L / N / PE 또는 3L / PE
  인버터가 한국 전력망과 안전하게 연결되기 위해 맞춰야 하는 표준 전압 및 배선 방식 규격입니다.
• 출력 전압 범위 (V): 343 ~ 420
  전력망의 전압 변동 시에도 인버터가 정상 작동을 유지할 수 있는 허용 범위입니다.
• 정격 AC 주파수 (Hz): 60
  한국 전력망의 표준 주파수로, 인버터는 이 60Hz에 정확히 맞춰 전기를 출력합니다.
• AC 그리드 주파수 범위 (Hz): 55 ~ 65
  계통 주파수가 일시적으로 변동해도 인버터가 연결을 유지하며 발전을 계속할 수 있는 범위입니다.
• 최대 출력 전류 (A): 83 / 100
  인버터가 전력망으로 보낼 수 있는 AC 전류의 최댓값으로, 전선 및 차단기 용량 결정의 기준입니다.
• 역률 조정 범위: ~1 (Adjustable from 0.8 leading to 0.8 lagging)
  역률을 1에 가깝게 유지하거나 0.8~0.8 범위로 조정해 전력망의 전압과 품질을 안정화하는 스마트 기능입니다.
• 왜형율: <3%
  인버터 출력 파형의 왜곡률이 3% 미만으로 깨끗한 전력을 생산해 전력망에 안정적으로 공급합니다.
• 최대 효율: 98.6%
  이상적 조건에서 DC 전기를 AC로 변환할 때 달성하는 최고 효율로, 손실이 1.4%에 불과합니다.
• 유럽 효율: 98.1%
  하루 종일 다양한 출력 조건의 가중 평균 효율로, 실제 발전량 예측에 더 유용한 지표입니다.



굿위 인버터 110kW - 125kW 제품 문의: 010-2047-9114





• PV 스트링 전류감지: 내장
  각 패널 스트링의 DC 전류를 실시간 측정해 문제 발생 시 즉시 감지하여 조치할 수 있습니다.
• 잔류 전류 모니터링: 내장
  접지선으로 누설되는 전류를 상시 감지해 감전이나 화재 위험 시 즉시 작동을 멈추는 안전 기능입니다.
• PV 절연 저항 감지: 내장
  패널 회로와 프레임 사이 절연 상태를 확인해 절연 불량 시 누전 위험을 즉시 알립니다.
• Anti-islanding Protection (독립 가동 방지, 역송전 방지): 내장
  정전 시 인버터를 즉시 중단시켜 전력망 수리 작업자의 감전 사고를 방지하는 필수 안전 기능입니다.
• PV 역극성 보호: 내장
  DC 전선의 극성을 반대로 연결해도 인버터가 손상되지 않도록 보호하는 안전 퓨즈 기능입니다.
• DC Surge Protection: Type II (Type I+II Optional)
  낙뢰 등 순간 고전압으로부터 DC 회로의 민감한 부품을 보호하는 서지 보호 장치입니다.
• AC Surge Protection: Type II
  전력망을 통한 순간 고전압 충격으로부터 인버터의 AC 출력 회로를 보호하는 장치입니다.
• AC 단락보호 (합선 감지): 내장
  AC 출력선의 합선 발생 시 대형 사고 방지를 위해 즉시 전력을 차단하는 보호 기능입니다.
• AC 과전압보호: 내장
  전력망의 전압이 허용치 이상으로 높아지면 기기 손상 방지를 위해 연결을 일시 차단합니다.
• DC Switch: 내장
  설치나 수리 시 패널에서 인버터로 오는 DC 전원을 물리적으로 완전히 차단하는 안전 스위치입니다.
• Remote Shutdown: 옵션
  원격지에서 통신망을 통해 인버터를 정지시킬 수 있는 기능으로, 긴급 상황이나 점검 시 유용합니다.
• PID Recovery: 내장
  패널의 PID 성능 저하 현상을 밤 시간에 역전압 인가로 회복시켜 발전량을 유지하는 기능입니다.
• AFCI: 내장
  배선 손상으로 발생하는 아크(스파크)를 감지해 즉시 시스템을 멈춰 화재를 예방하는 첨단 안전 기능입니다.
• LVRT, LFRT: 내장
  전압이나 주파수가 일시적으로 불안정해도 인버터가 버텨서 전력망 안정화에 기여하는 기능입니다.
• 스마트 인버터: 내장
  전력망 상태에 맞춰 역률 조정, 원격 제어 등 지능적으로 반응하는 미래형 스마트 그리드 필수 기능입니다.
• 작동온도범위 (℃): -30 ~ +60
  영하 30도부터 영상 60도까지 극한 기후에서도 정상 작동하는 우수한 내구성을 보유합니다.
• 상대습도: 0 ~ 100%
  매우 건조한 환경부터 안개나 비가 오는 습한 환경까지 모든 습도 조건에서 작동 가능합니다.
• 최대 해발고도 (m): 4000 (3000m 디레이팅)
  4000m 고산 지대까지 설치 가능하나, 3000m 이상에서는 냉각 효율 저하로 출력이 제한됩니다.
• 냉각방식: Smart Fan Cooling
  인버터 온도에 따라 팬 속도를 자동 조절하여 효율적으로 냉각하고 소음을 최소화합니다.
• 디스플레이: LED, LCD, WLAN + APP
  현장 LCD 화면과 스마트폰 앱으로 발전량과 상태를 실시간 확인하고 관리할 수 있습니다.
• 통신방식: RS485, WiFi 또는 4G 또는 PLC (옵션)
  유선, 무선, 전력선 통신 등 현장 상황에 맞는 다양한 통신 방식을 선택할 수 있습니다.
• 통신 프로토콜: Modbus-RTU (SunSpec Compliant)
  산업 표준 프로토콜과 태양광 표준 규격을 준수해 다양한 모니터링 시스템과 호환됩니다.
• 무게 (kg): 55
  인버터 본체의 무게로 설치 및 운반 시 고려해야 할 물리적 중량입니다.
• 크기(W×H×D mm): 520×820×220
  설치 공간 계획 시 필요한 인버터의 가로, 세로, 깊이 실제 외형 치수입니다.
• Noise (dB): <60
  작동 시 60dB 미만의 소음으로 일반 대화 수준의 조용한 작동 환경을 제공합니다.
• 변압방식: 비절연
  변압기 없이 경량화하고 98.6% 고효율을 달성하나, 안전을 위한 보호 기능이 필수입니다.
• 야간 자가소비량 (W): <1
  밤 시간 대기 상태에서 소모하는 전력이 1W 미만으로 발전 전기를 낭비하지 않습니다.
• 부식방지등급: C4
  해안가나 고습도 염분 환경에서도 오랫동안 녹슬지 않는 강력한 내구성을 보유합니다.
• IP등급: IP65
  완벽한 방진과 강한 물줄기 방수 성능으로 옥외 설치 환경에서 장기간 안전하게 작동합니다.
• DC 커넥터: MC4 (4~6mm²)
  태양광 표준 MC4 커넥터를 사용하며 4~6mm² 굵기의 DC 전선을 연결할 수 있습니다.
• AC 커넥터: OT / DT 단자 (최대 50mm²)
  대용량 전력을 안전하게 전달하기 위해 최대 50mm² 굵기의 AC 전선을 연결하는 견고한 단자입니다.
